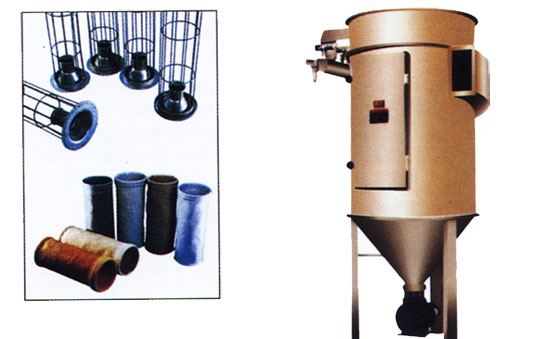

MF系列脈沖布筒濾塵器

　　工作原理：
　　含塵氣流從進氣口進入下箱體后，部分沉降，輕微粉塵浮動時被濾袋阻留，凈化空氣透過濾袋，經文氏管進入上箱體，從出氣口排出。積附在濾袋外壁的粉塵不斷增加，當阻力在限定（一般為80-120毫米水柱）的范圍內，就要清除積附在濾袋外壁的粉塵，清灰是由控制儀定期順序觸發各控制閥，開啟脈沖閥，使氣包內的壓縮空氣由噴吹管孔噴出(一次風）通過文氏管誘導數倍于一次風的周圍空氣（二次風)進入濾袋，使濾袋在一瞬間急劇膨脹并伴隨著氣流的反向作用，被抖落的粉塵落入灰門經排灰閥排出機體。

　　應用范圍：
　　廣泛應用于冶金、鑄造、礦山、化工醫藥、飼料、建樹、糧食加工等行業的通風除塵和粉塵回收。

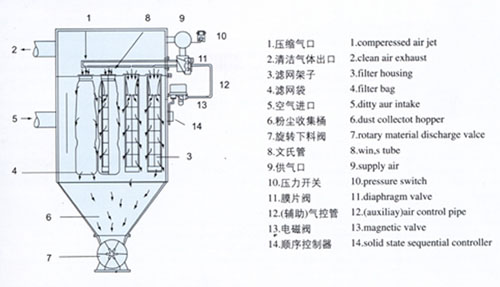

　　結構示意圖:

　　技術參數：

參 數 \ 型 號		MC24	MC36	MC48	MC60	MC72	MC84	MC96	MC120
過 濾 面 積 (m2)		18	27	36	45	54	63	72	90
濾 袋 數 量 （只）		24	36	48	60	72	84	96	120
過 濾 風 速 （m /min）		2-4
過 濾 風 量 （m3 /min）		2160 -4300	3250 -6480	4320 -8630	5400 -10800	6450 -12900	7500 -15100	8650 -17300	10800 -20800
最 大 外 形 尺 寸 mm	長	1025	1425	1820	2225	2625	3025	3585	4385
	寬x高	1678x3660
清 灰 裝 置	脈 沖 閥 數 量	4	6	8	10	12	14	16	20
	壓 縮 空 氣 耗 量 m3 /min	0.07-0.03	0.11-0.40	0.15-0.50	0.18- 0.60	0.22-0.60	0.25-0.90	0.29-0.90	0.37-0.90
	壓 縮 空 氣 壓 力 kg /cm3	0.5-0.8
